JF8080-2(-4)缝包机控制器使用说明

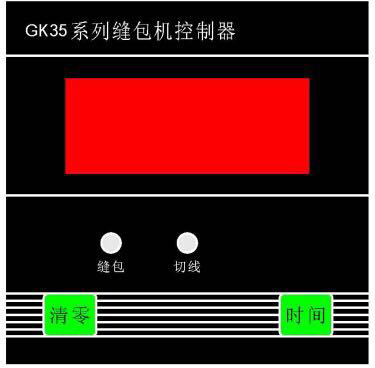

一、使用说明
  1. 1. 按住“清零”键2秒以上，计数清零。
  2. 2. 按住“时间”键调节缝包后延时（范围0001-0030），即光电信号无效后，经过该时间给出停止缝包指令。该时间越长，右线辫长度越长；数值增加到30以后，会自动变为0。
  3. 3. 按住“清零”键同时长按“时间”键，调节剪线前延时时间（范围1001-1030），即给出电机停指令后，经过该时间气缸开始切线。该时间越长，切线时间越晚，切线后留在缝包机上的线辫长度越短。（注意：时间1数值不宜设置过大，以保证缝包机电机停止转动前完成切线为宜）
  4. 4. 按住“清零”键5秒以上，调节剪线时间，即气缸推出后的停留时间（范围7001-7010）。该时间越长，气缸推出后停留的时间越长。
  5. 5. 8080-4型增加了手动切线和手动缝包功能。按一下“手动切线”，气缸执行切线动作；按一下“手动缝包”开始缝包，再按一下“手动缝包”，停止缝包。

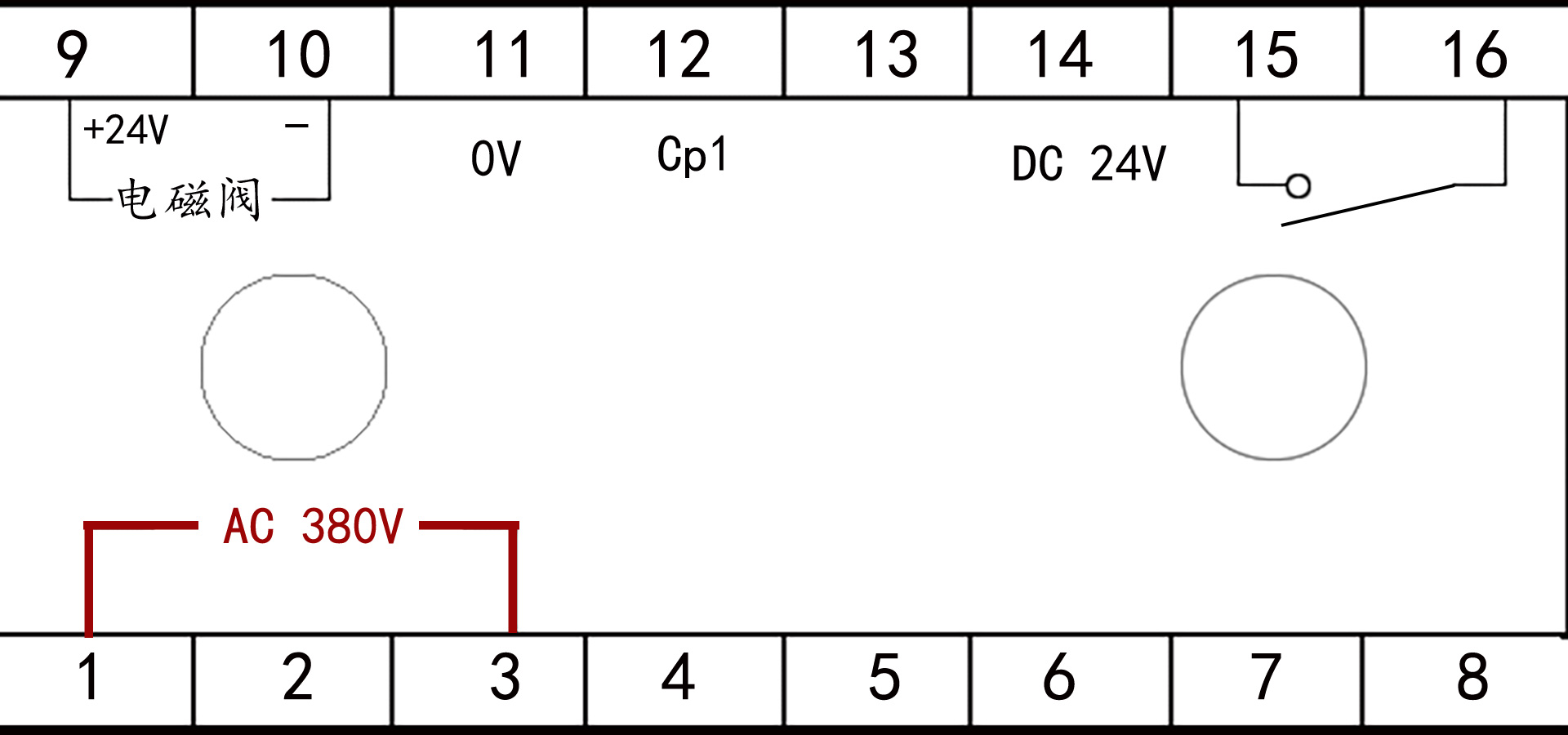

二、接线说明
  1. 1. 1和3，接电源线。将三相电中的任意两相接入即可，为控制器提供电源。
  2. 2. 9和10，接电磁阀。9号端子输出DC24V，为电磁阀供电。
  3. 3.11,12和14，接光电开关。11号端子为光电开关地线；12号端子为光电开关信号输入端（NPN）；14号端子输出DC24V，为光电开关供电。
  4. 4.15和16，是一对常开触点，控制缝包机电机启动与停止，一般接在三相接触器上。

如有其它技术问题，请来电咨询18698131877（微信同号）
